Produktdetails:
|
Item: | Corrugated Box Stitching Machine | MAX(A+B)X2: | 3600MM |
---|---|---|---|
MIN(A+B)X2: | 600MM | Usage: | Make Corrugating Carton |
Stitching Distance: | 20-120MM | Stitcher Speed: | 600nails/min |
Motor: | 2 Sets Japan Servo Motor | Weight: | 1.5 T |
Markieren: | nähende Maschine des halb automatischen Kastens,Pappnähende Maschine |

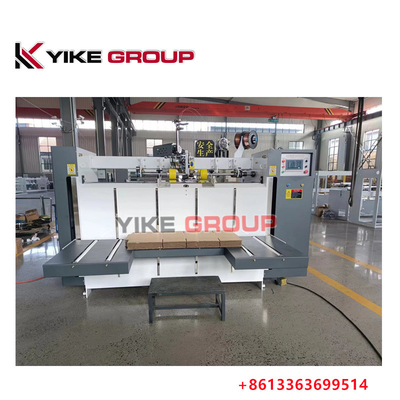

YK-2000 Typ Hochgeschwindigkeits-Doppelservoantrieb Halbautomatische Nagelbox-Maschine
1. Hauptteile und Funktionsbeschreibung einer halbautomatischen Nagelboxmaschine mit hoher Geschwindigkeit Typ 2000:
★ Japans Mitsubishi Original importiert Dual-Servo-Antrieb, genaue Genauigkeit, mechanische Übertragung Teil Reduktion, kann effektiv die mechanische Ausfallrate zu reduzieren.
★ Mitsubishi Touchscreen-Betrieb, Parameter (Nagel Entfernung, Anzahl der Nägel, Nageltyp, Rückseite Panel) Änderung ist bequem und schnell.
★ Das gesamte Steuerungssystem verwendet das japanische Mitsubishi PLC-System.
★ Hintere elektrische Abstandsspannung, angetrieben durch Schrittmotor, genaue Größe, leicht zu ändern.
★ Der vollständige Kontaktor in der Steuerungsanlage verwendet die Marke Mitsubishi.
★ Die photoelektrischen und Näherungsschalter basieren auf der Marke Schneider.
★ Die unterste Form, die Klinge, ist aus japanischem Wolframstahl (tragbar).

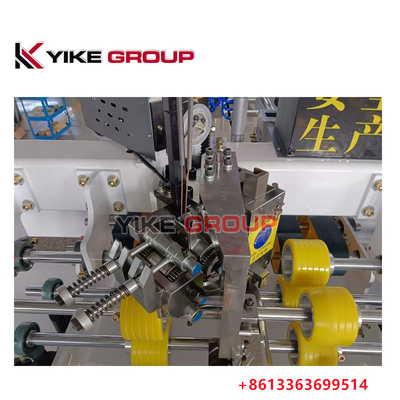

★ Der gesamte Satz der Nagelköpfe besteht aus speziellem Stahl, und der Computer ist präzise bearbeitet.
★ Kann einzelner Nagel / doppelter Nagel / /, Verstärkung Nagel (/ / / / / zwei Enden sind doppelte Nägel in der Mitte eines einzelnen Nagels) einmalig fertiggestellt werden,kann an unterschiedliche Kundenanforderungen an Nageltypen angepasst werden.
★ Es dauert nur eine Minute, um die Größe des Kartons zu ändern und den Nagelstand des Kartons anzupassen, was Zeit spart und bequem zu bedienen ist.
★ Die vordere Zuführung zählt automatisch, und der Papierzufuhrtisch ist mit einem photoelektrischen Sensor ausgestattet, der beim Füttern automatisch ansteigt.
★ Es gibt eine automatische Zählfunktion in der Rückseite. Die Anzahl der fertigen Produkte kann an das Ende der Fördermaschine in einer Satznummer (1-99),mit einer Breite von mehr als 20 mm,.
★ Mechanische Geschwindigkeit: 600 Nagel/Min.
★ Nagelentfernung: 30-120 mm kann nach Belieben eingestellt werden.
★ Die Lücke zwischen den Papierplatten und den Gummirädern wird elektrisch eingestellt.
★ Effektive Höhe der Arbeitsbank: 900 mm.
★ Maschinengröße: Die Haupteinheit beträgt 2,8x1,7x2,2 Meter.
★ Maschinengewicht: 1,5 t.
★ Schutzfunktion des Transformators zur elektrischen Isolierung der gesamten Maschine.
★ Automatisches Drahtzuführsystem, 20 kg flacher Draht, Zeitersparnis.
2.
Maximale Größe ((A+B) ×2 | 3600 mm |
Min Größe ((A+B) ×2 | 600 mm |
Größe C | 350 mm |
Min Größe C | 65 mm |
Min Breite ((C+D+C) | 350 mm |
Maximale Kartonbreite ((B)) | 700 mm |
Min. Kartonbreite (B) | 150 mm |
Maximaler Kartonlänge ((A)) | 1100 mm |
Min Kartonlänge ((A) | 150 mm |
Leistung ((kw) | 4 kW |
Abgetreten | 2800 × 2600 mm |
Gewicht ((kg) | 1500 Kilo |
Entfernung des Nagels ((mm) | 20 bis 120 mm |
Geschwindigkeit/Min | 600 Nägel/min |
Typ der Stichlinie | 17,18 |
Anzahl der Stiche | 1-99 |
