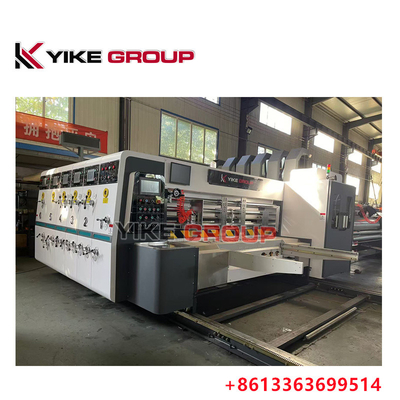

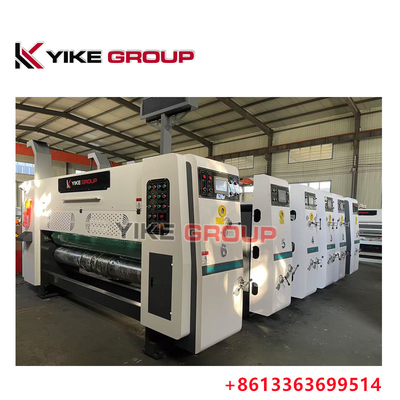

Designgeschwindigkeit 150pcs/MinYK-1425 Automatisches Flexo-Druck-Druck-Schneiden mit Schlittenmesser-Maschine

Designgeschwindigkeit 150pcs/MinYK-1425 Automatisches Flexo-Druck-Druck-Schneiden mit Schlittenmesser-Maschine

Zusammensetzung und Leistungsmerkmale der gesamten Maschine

1Der Computer steuert jede Druckerei sowie die Schlitten- und Druckschneidungsphasenanpassung, die bequem und zuverlässig zu bedienen ist.

2Alle Getriebewalzen bestehen aus hochwertigem Stahl, hartchromiert und mit Boden.

3Das Getriebe verwendet eine hochpräzise Schraubgetriebe, aus hochwertigem Legierungsstahl, Erdgetriebe, hohe Festigkeit, Verschleißbeständigkeit und stabilen Betrieb.

4. Jede Gruppe der gesamten Maschine ist elektrisch getrennt, pneumatisch gesperrt und pneumatisch gesperrt.

5- Es gibt verschiedene Glocken, wenn die Ausrüstung startet und stoppt.

Haupttechnische Parameter

Papierzufuhr (BleiKantenzufuhr)

1) Das Hauptsteuerfeld wird durch einen Touchscreen und Steuerknöpfe gesteuert, was bequem und zuverlässig ist.

2) Die Hauptmaschine wird durch doppelte Tasten zum Schutz der Bediener und der Hauptmaschine eingeschaltet.

3) Das Papier kann kontinuierlich oder abwechselnd (mit Zähler) eingespeist werden (das Papier kann je nach Bedarf abwechselnd eingespeist werden).

4) Einstellung der Papierzufuhr, die die Produktionsmenge anzeigt.

5) Die linke und rechte Baffelposition werden mechanisch und elektrisch gesteuert, um den Abstand zu bewegen.

6) Die vordere Abstandsschaltung wird manuell und synchron angepasst, um den Abstand zu regeln.

7) Vierachsige Vorderkante, mit 7,5-KW-Ventilator, Saughilfspapierzufuhr, um eine reibungslose Papierzufuhr zu gewährleisten.

8) Der Außendurchmesser der oberen Papierrolle beträgt φ155,4 mm, ein nahtloses, dickwandiges Stahlrohr, mit verschleißfestem Gummi verpackt,die nicht nur die Elastizität beibehält, sondern auch die Oberflächenverschleißfestigkeit gewährleistet, wodurch die Abflachung des eingesetzten Kartons verringert wird.

9) Der Außendurchmesser der unteren Papierzuführrolle beträgt φ155,4 mm, das nahtlose Stahlrohr ist fein gemahlen und auf der Oberfläche geprägt und hart chromiert.

10) Das Zweiwalzgetriebe verwendet eine Kreuzschieberkopplungsgetriebe, um Verschleiß zu reduzieren und das Getriebe glatter zu machen.

11) Die Maschinenkupplung nimmt eine elektrische Steuermaschinenkupplung an und ist mit

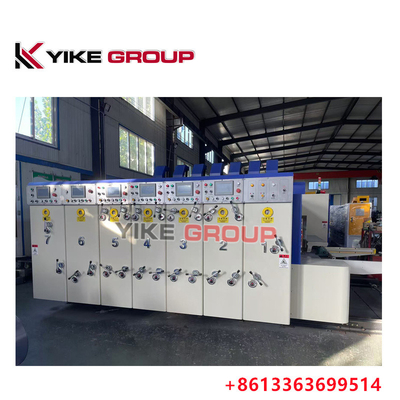

Druckerei

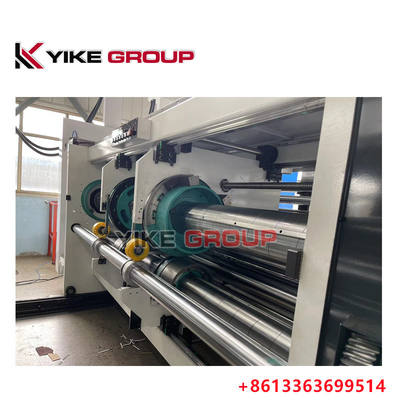

Druckplattenwalzen

1) Der Außendurchmesser der Druckplattenwalze einschließlich der Plattenstärke beträgt 480 mm

2) Die Druckrolle besteht aus hochwertigem, dickwandigem, nahtlosem Stahlrohr, dessen Oberfläche fein geschliffen und hartchromiert ist.

3) Gleichgewichtskorrektur, stabiler Betrieb.

4) Die Rolle hängt an der Platte, und die Einseitige Verriegelung macht die Ausrichtung der Hängeplatte genau, bequem und schnell.

5) Die vollständige Platten-Hängegraube eignet sich für 10 mm-Hängegrabenstreifen.

6) Beim Be- und Entladen der Druckplatte wird der Fußschalter elektrisch gesteuert, um vorwärts und rückwärts zu drehen, was bequem und flexibel ist.

mit einer Breite von mehr als 20 mm

1) Der Außendurchmesser der Aufprägungswalze beträgt φ155,4 mm.

2) Seamless Stahlrohr mit dicken Wänden, fein gemahlener Oberfläche, hartchromiert.

3) Gleichgewichtskorrektur, reibungsloser Betrieb.

4) Die Druckrollenregelung hat eine selbstverschließende Struktur für die Turbinenbox, und der Einstellbereich beträgt 0-11 mm.

3"Papierzuführschacht"

1) Der Außendurchmesser der Aufprägungswalze beträgt φ86 mm.

2) Ein dickwandiges nahtloses Stahlrohr, eine fein gemahlene Oberfläche, eine harte Chromplattierung und ein Schrägkopf, um die Festigkeit des Schachtrumpfes zu erhöhen.

3) Gleichgewichtskorrektur, reibungsloser Betrieb.

4) Das Papierzuführrad hat einen schnellen Einstellmechanismus, der einfach und schnell zu bedienen ist.

Anilox-Roller für die Farbübertragung

1) Durchmesser der Aniloxwalze φ198 mm

2) Nach dem feinen Schleifen der dicken Wand nahtlosen Stahlrohroberfläche wird die Oberfläche geschliffen, das Aniloxmuster graviert und eine harte Chromplattierung durchgeführt.

3) Die Punkte sind gleichmäßig und die Tinte gleichmäßig aufgetragen, was die Lebensdauer der Druckplatte und der Gummiwalze verlängert.

4) Wenn sich die Gummiwalze und das Aniloxmuster drehen, kann ein Geschwindigkeitsunterschied entstehen, so daß die Gummiwalze die Rolle des Schaben von Tinte spielen kann.

5) In Verbindung mit dem Papierzuführsystem wird die pneumatische automatische Hebanlage (beim Drucken fällt die Aniloxwalze ab und berührt die Druckplatte, und wenn der Druck aufhört,die Aniloxwalze steigt und trennt sich von der Druckplatte)

Einheit Slotter

PSchleifrad

1) Vorpressen vor dem Pressen, das Papier ist nicht leicht zu brechen und die Box ist sauber.

2) Das Abstandszifferblatt des Druckrads wird manuell mit einem Einstellbereich von 2-12 mm eingestellt.und das Getriebe ist während der Einstellung immer im richtigen Maschenzustand.

Reglementierungsmechanismus für das Schlittenmesser

1) Die Messerwelle ist ein nahtloses Stahlrohr, das zweimal geschliffen wurde, mit hartem Chrom auf der Oberfläche beschichtet ist und sich glatt bewegt.

2) Die Schlitzbreite beträgt 7 mm.

3) Der Legierungsstahl wird mit zähnenförmigen Schlittenmesser hitzebehandelt und gemahlen, wodurch die Härte und Zähigkeit gewährleistet sind.

4) Der Legierungsstahl wird mit zweiteiligen Schneidmesser, mit scharfen Klingen und hoher Präzision, wärmebehandelt und gemahlen.

5) Das Pressenrad und der Sitz des Schlittenmessers werden für die linke und rechte horizontale Bewegung von der Steuerungstechnik gesteuert, und der Knopf steuert die synchrone Einstellung der horizontalen Bewegung.die einfach zu bedienen ist und die Effizienz verbessert.

8) Das Sitzspaltblatt des Schlittenmesser ist manuell einstellbar, mit einem Einstellbereich von 2-12 mm.und das Getriebe sorgt während der Einstellung immer für den richtigen Maschenzustand.

9) Es kann für doppelteckige Kartonschleifen verwendet werden.

Einheit für die Verklemmung

1. Ein-Achse-Doppelmesser-Slotter, verwenden Sie interne Zahnstruktur Adjutment die Höhe der Box, so dass Öl nicht leicht kontaminiert Kartons
2. Die erste Druckleitung rund, nach dem Vorladen Karton nicht leicht zerkleinern
3. Die oben beschriebene Druckrunde Urethan Aussehen Verpackung, wird nicht beschädigen die Pappe
4. Die Schlitzknipfelstock verwenden Traverse-Mechanismus, Schraube mit linearen Führung, um flexibler und präziser zu bewegen
5. Schlittenphase und Boxhöhe, Computer- und elektrische digitale Steuerung
6. Vorbelastung, Kreuzung der Lücke Anpassung übernehmen Computer und elektrische digitale Steuerung

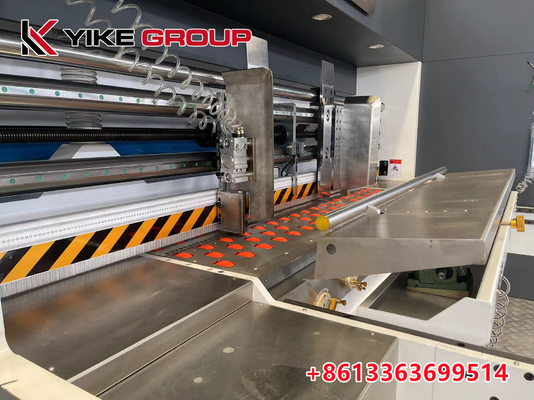

Druckschneideinheit

1. Die Gummi-Pad-Rolle und die Druckschneid-Rolle sind aus hochwertigen Materialien hergestellt, und die Oberfläche ist nach dem Schleifen hartchromiert.

2.Balance-Korrektur zur Steigerung der Betriebstabilität.

3. Die Druckschneidwalze und der Gummi werden automatisch durch die mit dem Motor gesteuerte exzentrische Vorrichtung abgeschaltet, wenn sie nicht geschnitten werden,die den leeren und einfachen Betrieb der Maschine reduzieren und die Lebensdauer des Gummis und der Matrize verlängern kann.

4. Das mechanische Getriebe kann den Gummi 40 mm nach links und rechts bewegen, wodurch der Verschleiß der Gummiwalze gleichmäßig verteilt wird und die Lebensdauer der Gummiwalze erheblich verlängert wird.

5. Die Druckschneidphase hat eine elektrische digitale 360°-Anpassung, die bei Betrieb oder Stillstand des Geräts eingestellt werden kann, und die Bedienung ist einfach und schnell.

6. Der Druckschneideteil ist mit einem Druckschneidemesserring ohne Vorlage ausgestattet.Die horizontale Bewegung des Druckschneidemesserrings wird manuell eingestellt, und die vier Messer der Boxhöhe synchron eingestellt werden, was einfach zu bedienen und die Effizienz verbessert.
